نقلا عن الأخ " طائر السلام " جزاه الله خيرا أقدم لكم هذا الشرح
~*¤ô§ô¤*~ درس بالصور لكيفية عمل وإعداد أسلاك الشبكات ~*¤ô§ô¤*~
الكثير من مهندسي الشبكات والهاردوير والمستخدمين الجدد يعانون من مشاكل تشبيك كوابل الشبكات السلكية
ورأيت أنه من الواجب على وضع هذا الموضوع ,,, لتعم الفائدة علي الجميع
,,, لنبدأ على بركة الله,,,,,
أولاً:- لنرى الشكل العام للكابل والتوصيلات الخاصة به

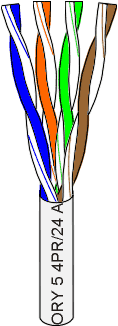

هذا الشكل العام للكابل بعد ازالة القشرة العليا منه ويحتوى هذا الكابيل على 8 اطراف وسوف نرى بالصورة ما هى
الطريقة المثلى
والصحيحة للتوصيل, لابد من توافر واصل خاص يدعى الكونكتور أو
RJ45 أو RJP ,,,أنظر الصورة....
وهو الوسيلة التى يتم توصيل الكابل بها أما طريقة التوصيل بداخل
هذا الكونكتور فهى كما يلى:-
يتم ازالة مقدار نصف سنتيمتر من الكابل من كل ناحية ويتم ادخال الكابل بعد فرد الاطراف
تنويه
يجب أن تكون أطراف الأسلاك الصغيرة متساوية
وذالك أثناء قصب الأسلاك يتم وصلها بشكل جيد
ولكن لابد اولا ان نرى الوسيلة التى يتم استخدامها فى التثبيت بين
الكونكتور والكابل,,,
هذه الكرب تولز تستخدم فى الضغط على اطراف الكابل وايضا
الكونكتور ويوجد نوع اخر من هذه الاداة وهي
وهذه الاداة تستخدم للكابلات المسماة باليوتبى UTP يجب اول شئ ان يتم تسويت الاطراف الخاصة بالكابل كلها مساوة
واحدة
ثم يتم ترتيب الاطراف حسب الاتى:-
أولاً اذا كان التوصيل الغرض منه أن يكون بين جهازين فقط
فيستخدم فى هذه الحالة الكابل المعكوس الاتصال Cross Calbe

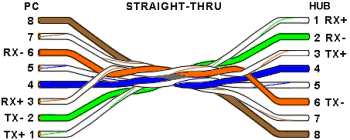

أما الكابل العادى الذى يستخدم فى عدة أجهز فيكون له توصيل
بشكل آخر ,,,, أنظر الصورة
ولكى نعرف كيف يتم هذا أنظر لهذه الصور أسفل سوف تعرف
الفارق الأكيد بينهم,,,,,,,,,,

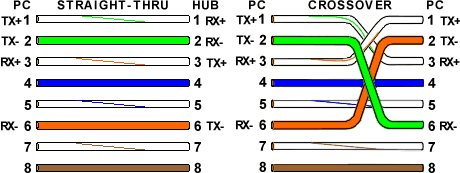

وهنا شكل الكابل المعكوس والكابل السليم
ولكن هل تعتقد ان الوصلة تستخدم كل هذه الاطراف الثمانية ؟
أنظر الأجابة بالصورة التالية::::::::::::::-
فقط الاطراف 1 و 2 و 3 و 6 هم اهم الاطراف التى يتم توصيلها
أما الباقى فيمكنك ان لا تقم بتوصيلهم ابداً وتجد فى الصورة
الآتية الآن شكل الاطراف من الناحيتين:
أما الشكل النهائي المستخدم فى الكابل وهو بداخل الارجى
وبقي لك أن تضع الاطراف داخل الار جى
هذه الوصله لا تسمى بكونكتور
اسم هذا الوصلة ارجية
يستخدم الكونكتور فى حاله قطع الكابل او اذا نقص طول السلك
الكونكتور هو عبارة عن مشترك يوصل بين ارجهياً
فى ناس تقولك انا اوصل واربط الاطرااف فى بعض لا طبعا ما ينفعش
على العموم يوجد من الكونكوتر نوعين 1*1 او1*2
وتقم بالضغط كما فى
الصورة التالية
ملاحظة صغيرة :::::::::::::-
لكي تعم الفائدة أكثر.....عند توصيل من هب الى هب... في اخر
البورتات الموجوده سوف تجد فتحة خاصة او احيانا تجد زر تكبس
عليه اسمه Upper Link هذا خاص لكي تشبك من هب الى هب.
اضافة الى ان السلك المستخدم للربط هو سلك الشبكة المعكوس
أرجوا أن أكون قد وفيت فى الشرح
طــائــر الســلام
أنتظروا الدرس القادم ان شاء الله وبالتوفيق
